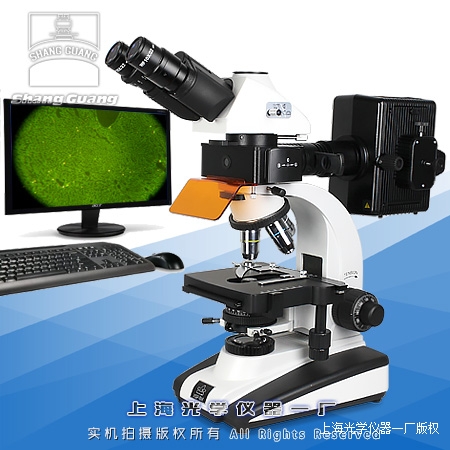

產品簡介SBS改性瀝青檢測分析熒光顯微鏡XSP-63ALQ主要用于改性瀝青聚合物分散狀態的微觀觀察與研究。聚合物改性瀝青作為一種混合體系，是將聚合物溶脹于瀝青中，從而將聚合物的性能傳遞到瀝青上去。聚合物改性瀝青性能的優劣取決于兩者之間的相容性，而聚合物在瀝青中的分散狀態又是相容性好壞的最直觀的反映，因此，聚合物在瀝青中的分散狀態能夠在一定程度上反映改性瀝青共混工藝的好壞及改性瀝青性能的優劣。該系統由三目熒光顯微鏡XSP-63ALQ、300萬數字?jǐn)z像頭及圖形測量軟件組成，把顯微鏡的光學技術與計算機的圖像技術完美的融為一體，可以清晰地觀測到聚物在瀝青中真實的分布及其形態結構。通過對多個視場的顯微圖像采集分析，可以對改性劑的分布形態進行評估，是SBS改性瀝青微觀研究領域中理想的檢測方法。XSP-63ALQ瀝青檢測顯微鏡是我廠專為公路施工中的改性瀝青檢驗提供的一款熒光顯微鏡，實用、簡潔、高性價比，質量好、是改性瀝青檢驗過程中不可缺少的儀器。瀝青檢測顯微鏡，隨著科學技術進步和經濟建設事業的發展，將進一步推動改性瀝青的品種開發和生產技術的發展。性能特點1.配大視野目鏡和無限遠平場消色差物鏡，視場大而且清晰2.粗微動同軸調焦機構，粗動松緊可調,帶鎖緊和限位裝置，微動格值:2μm3.6V30W鹵素?zé)粽彰?亮度可調.技術規格一．顯微鏡參數1.大視野目鏡:WF10X(Φ20mm)2.無限遠平場消色差物鏡PL4X/0.10無限遠平場消色差物鏡PL10X/0.25無限遠平場消色差物鏡PL40X/0.65(彈簧)無限遠平場消色差物鏡PL100X/1.25(彈簧,油)3.目鏡筒:三目鏡(傾斜30˚)4.調焦機構:粗微動同軸調焦,粗動松緊可調,帶鎖緊和限位裝置板,微動格值:2μm.5.轉換器:四孔(內向式滾珠內定位)6.載物臺:雙層機械移動式(尺寸:210mm×140mm,移動范圍:75mm×50mm)7.阿貝聚光鏡:N.A.1.25可上下升降8.濾色片:藍濾色片、磨沙玻璃9.光源：6V20W鹵素?zé)?亮度可調10.落射器熒光裝置汞燈燈箱100W/DC；電源箱:交流電:110V或220V熒光濾光片組B激發光波段:420~485nm；熒光濾光片組G激發光波段:460~550nm熒光濾光片組UV激發光波段330~400nm；熒光濾光片組V激發光波段395~415nm二.標準成像配置參數1．適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2．?dāng)z像機：圖像傳感器:1/2"彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048x1536；幀率：8fps全分辨率；靈敏度：1V/lux-sec(550nm)；自動曝光控制:57μs-350ms；信噪比:43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0,480Mb/s；白平衡:一鍵白平衡。3．軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。儀器成套性1.熒光顯微鏡一臺2.三目觀察鏡筒一只3.無限遠平場消色差物鏡4×、10×、25×、40×各一只4.目鏡WF10×/20mm一對5.鹵素?zé)?V/30W，100W汞燈各一只6.B、G、UV、V激發濾色片一組7.專用適配鏡一只8.YH-3001數碼攝像頭一只9.產品合格證、保修卡及說明書一份

……………

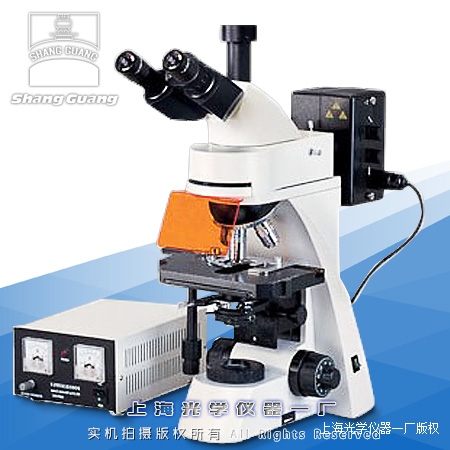

　　產品簡介：SBS改性瀝青檢測分析熒光顯微鏡XSP-63XLQ主要用于改性瀝青聚合物分散狀態的微觀觀察與研究。聚合物改性瀝青作為一種混合體系，是將聚合物溶脹于瀝青中，從而將聚合物的性能傳遞到瀝青上去。聚合物改性瀝青性能的優劣取決于兩者之間的相容性，而聚合物在瀝青中的分散狀態又是相容性好壞的最直觀的反映，因此，聚合物在瀝青中的分散狀態能夠在一定程度上反映改性瀝青共混工藝的好壞及改性瀝青性能的優劣。技術規格一．顯微鏡參數1.三目鏡筒：鉸鏈?zhǔn)?60°定位傾角30°、瞳距和屈光度可調2.大視場目鏡放大倍數：10×、15×（選購）視場直徑：23mm、17mm3.熒光物鏡放大倍數:4×、10×、40×（彈簧）、100×(彈簧、油）數值孔徑NA：0.10、0.25、0.65、1.25工作距離:37.5mm、7.31mm、0.63mm、0.18mm4.總放大倍數：40×--1500×5.機械筒長：160mm6.工作臺：160×156移動范圍：橫向82mm、縱向53mm、游標格值：0.1mm7.調焦機構：同軸粗微調調焦限位裝置、調節范圍：35mm微調格值：0.002mm8.阿貝聚光鏡：數值孔徑NA1.25帶可變光欄及濾色片、可升降結構、調節范圍：33mm9.照明系統：帶可變光欄的透射照明系統、亮度連續可調、鹵素?zé)簦?0W/6V10.電源：110V或220V50Hz11.激發光譜范圍:350mm-580mm;熒光光譜范圍:420mm-650mm12.照明系統:100WHBO超高壓球形汞燈光源13.觀察護目屏:防紫外擋板二．標準成像配置參數1、適配鏡：直徑：59mm,放大倍率：0.5倍，內調焦距：0～3mm調焦后可鎖緊2、數字?jǐn)z像頭：高速USB2.0接口，可達480Mb/s；靈敏度：1V/lux-sec(550nm)；像素點尺寸：3.2μmx3.2μm；白平衡：自動/手動一鍵白平衡，幀率：40fps；圖象采集分辨率格式：支持8種格式最大采集分辨率2048×1536。3、軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。儀器成套性1.熒光顯微鏡一臺2.熒光物鏡4X、10X、40X、100X（油）一只3.10X平場目鏡一對3.濾色片（蘭色）一片5.物鏡用浸油一瓶6.落射熒光裝置一套7.汞燈電源一只8.溴鎢燈二只9.激發組B.G一套10.專用適配鏡：1只11.YH-3001數字?jǐn)z像頭：1只12.產品合格證、保修卡及說明書：1份

……………
